绘制一张标准的四柱式万能液压机PLC控制接线图,严格按照电气制… - 图片创意预览

绘制一张标准的四柱式万能液压机PLC控制接线图,严格按照电气制…

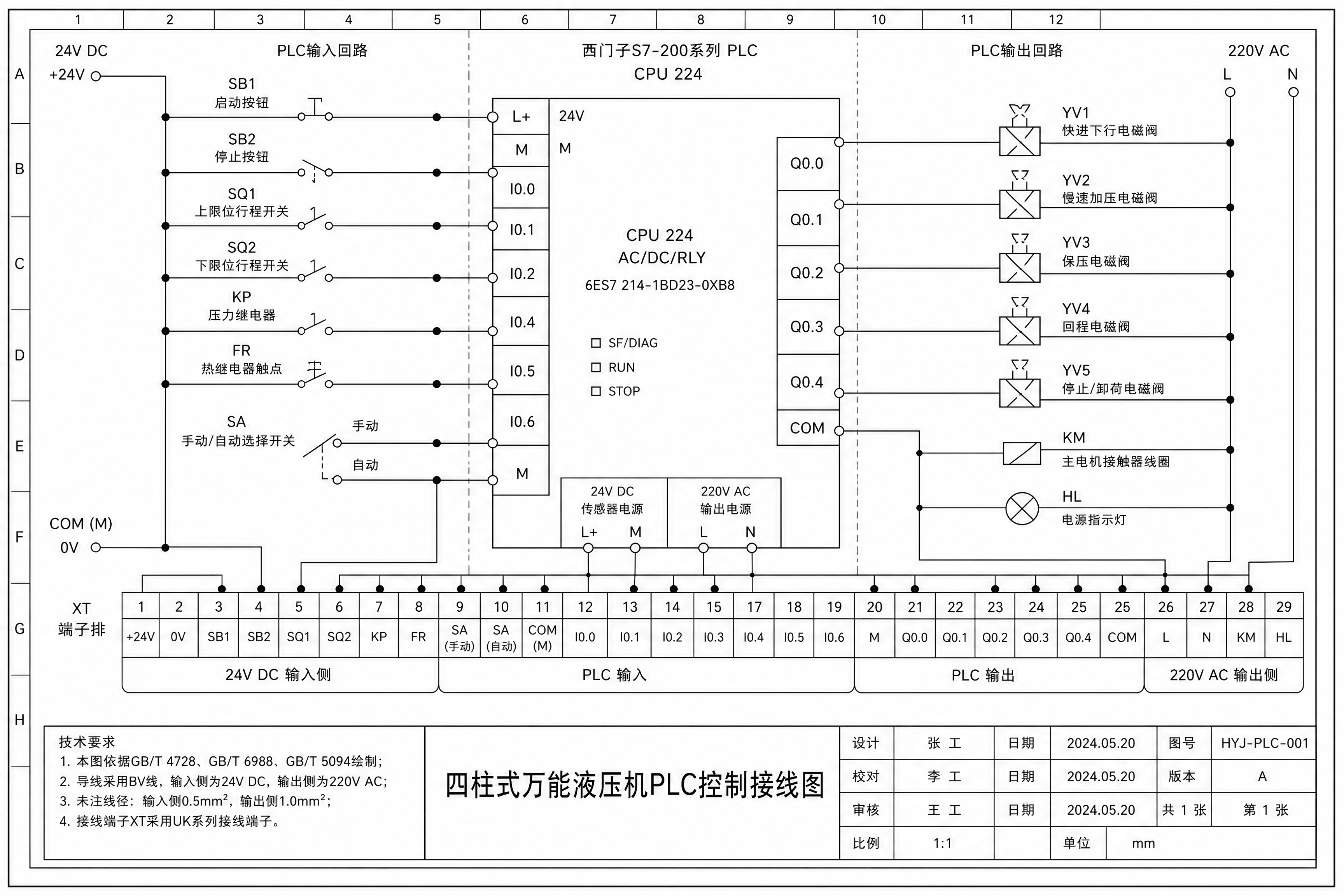

绘制一张标准的四柱式万能液压机PLC控制接线图,严格按照电气制图国家标准,画面清晰规范,包含以下内容: 1. 左侧为PLC输入回路:启动按钮SB1、停止按钮SB2、上限位行程开关SQ1、下限位行程开关

用户头像

GD409880800

2026.08.27
[第9屏] 详情页场景三-PLC与EHD200A调速控制器接线图(NPN型)。本屏使用【图1】作为产品主体,结合PLC接线示意图。 [氛围/风格] 工业科技风,深蓝底色,专业电气接线图风格。 [元素布局] 画面中央为完整的PLC与控制器接线示意图;左侧为漏型PLC(NPN)模块框图,右侧为EHD200A控制器框图;中间用接线连接:Y0→IN(PWM/频率)、Y1→CW、Y2→CCW、COM0/COM1/COM2→COM公共端;产品图置于右下角作为实物参考;背景深蓝色+电气图纸网格+专业技术感。 [光影质感] 冷光专业感,接线线条清晰,框图分明,整体技术图纸风格。 [配色色系] 全局底色 #1A2942(深蓝);主色深蓝+白色框图;辅助色不同颜色接线、黄色标注。 [视角构图] 中央接线图+右下角产品实物,阅读动线从左PLC→中间接线→右控制器。 [文字版式] 顶部主标题「PLC直连 自动化控制」,副标题「无需外接继电器 直接接入上位机」;接线图标注:左侧「漏型PLC (NPN)」含Y0/Y1/Y2输出及COM0/COM1/COM2公共端;右侧「EHD200A」含IN/CW/CCW/COM端子;中间连线标注「PWM/频率」信号;底部说明文字:「需要通过PLC或其他上位机对方向进行切换的场合,只需将CW、CCW、COM直接接入PLC或其他上位机的输出端,无需外接继电器即可实现对电机方向进行切换」。 [比例分辨率] 3:4竖版比例,4K分辨率,文字清晰可辨。 [负向提示词] 产品变形,接线错误,水印,文字错乱。[第9屏] 详情页场景三-PLC与EHD200A调速控制器接线图(NPN型)。本屏使用【图1】作为产品主体,结合PLC接线示意图。
[氛围/风格] 工业科技风,深蓝底色,专业电气接线图风格。
[元素布局] 画面中央为完整的PLC与控制器接线示意图;左侧为漏型PLC(NPN)模块框图,右侧为EHD200A控制器框图;中间用接线连接:Y0→IN(PWM/频率)、Y1→CW、Y2→CCW、COM0/COM1/COM2→COM公共端;产品图置于右下角作为实物参考;背景深蓝色+电气图纸网格+专业技术感。
[光影质感] 冷光专业感,接线线条清晰,框图分明,整体技术图纸风格。
[配色色系] 全局底色 #1A2942(深蓝);主色深蓝+白色框图;辅助色不同颜色接线、黄色标注。
[视角构图] 中央接线图+右下角产品实物,阅读动线从左PLC→中间接线→右控制器。
[文字版式] 顶部主标题「PLC直连 自动化控制」,副标题「无需外接继电器 直接接入上位机」;接线图标注:左侧「漏型PLC (NPN)」含Y0/Y1/Y2输出及COM0/COM1/COM2公共端;右侧「EHD200A」含IN/CW/CCW/COM端子;中间连线标注「PWM/频率」信号;底部说明文字:「需要通过PLC或其他上位机对方向进行切换的场合,只需将CW、CCW、COM直接接入PLC或其他上位机的输出端,无需外接继电器即可实现对电机方向进行切换」。
[比例分辨率] 3:4竖版比例,4K分辨率,文字清晰可辨。
[负向提示词] 产品变形,接线错误,水印,文字错乱。
text 请生成一张专业的液压系统原理图(Hydraulic Schematic Diagram),使用ISO 1219标准液压图形符号,风格为工程蓝图(Engineering Blueprint),白底黑线,线条清晰,标注规范。 系统组成与布局要求如下(从上到下布局): 【顶部区域 - 执行元件】 - 一个双作用单杆液压缸(Double-acting cylinder),水平放置,活塞杆向右伸出。 - 液压缸无杆腔(左侧)连接主进油路,有杆腔(右侧)连接回油路。 【中部区域 - 速度控制与换向】 - 三位四通电磁换向阀(4-way 3-position solenoid valve,M型中位机能),位于液压缸下方。 - 阀的A口(工作口)向上引出三条并联支路,汇合后接入液压缸无杆腔: - 支路1:串联一个二位二通电磁换向阀(标注为6YA),作为快进旁通油路。 - 支路2:串联一个二位二通电磁换向阀(标注为4YA)后,再串联一个调速阀(标注为FC1)。 - 支路3:串联一个二位二通电磁换向阀(标注为5YA)后,再串联一个调速阀(标注为FC2,节流口小于FC1)。 - 阀的B口直接连接液压缸有杆腔。 - 阀的T口(回油口)连接至油箱。 【底部区域 - 动力源与压力控制】 - 定量液压泵(Fixed displacement pump),位于最下方,从油箱吸油,出口向上。 - 泵出口依次串联:吸油过滤器 → 定量泵 → 单向阀(防止倒流)。 - 单向阀出口处并联一条支路: - 主路向上连接三位四通换向阀的P口。 - 旁路连接一个先导式溢流阀(Pilot-operated relief valve,主溢流阀),其远程控制口(K口)处并联一个二位二通电磁换向阀(标注为3YA),该阀再串联一个远程调压阀(Remote pressure relief valve,安装在操作面板上)。 【标注要求】 - 所有电磁阀标注对应的电磁铁编号(1YA、2YA、3YA、4YA、5YA、6YA)。 - 标出主溢流阀、远程调压阀、调速阀FC1、FC2。 - 标注油箱(Tank)、液压缸(Cylinder)。 - 用箭头标出各工作阶段(快进、工进1、工进2、快退)的油液流动方向。 【风格约束】 - 工程蓝图风格,白底黑线,横平竖直的管路走线,避免斜线。 - 元件符号需符合ISO 1219标准。 - 比例协调,布局清晰,适合打印或嵌入技术文档。text
