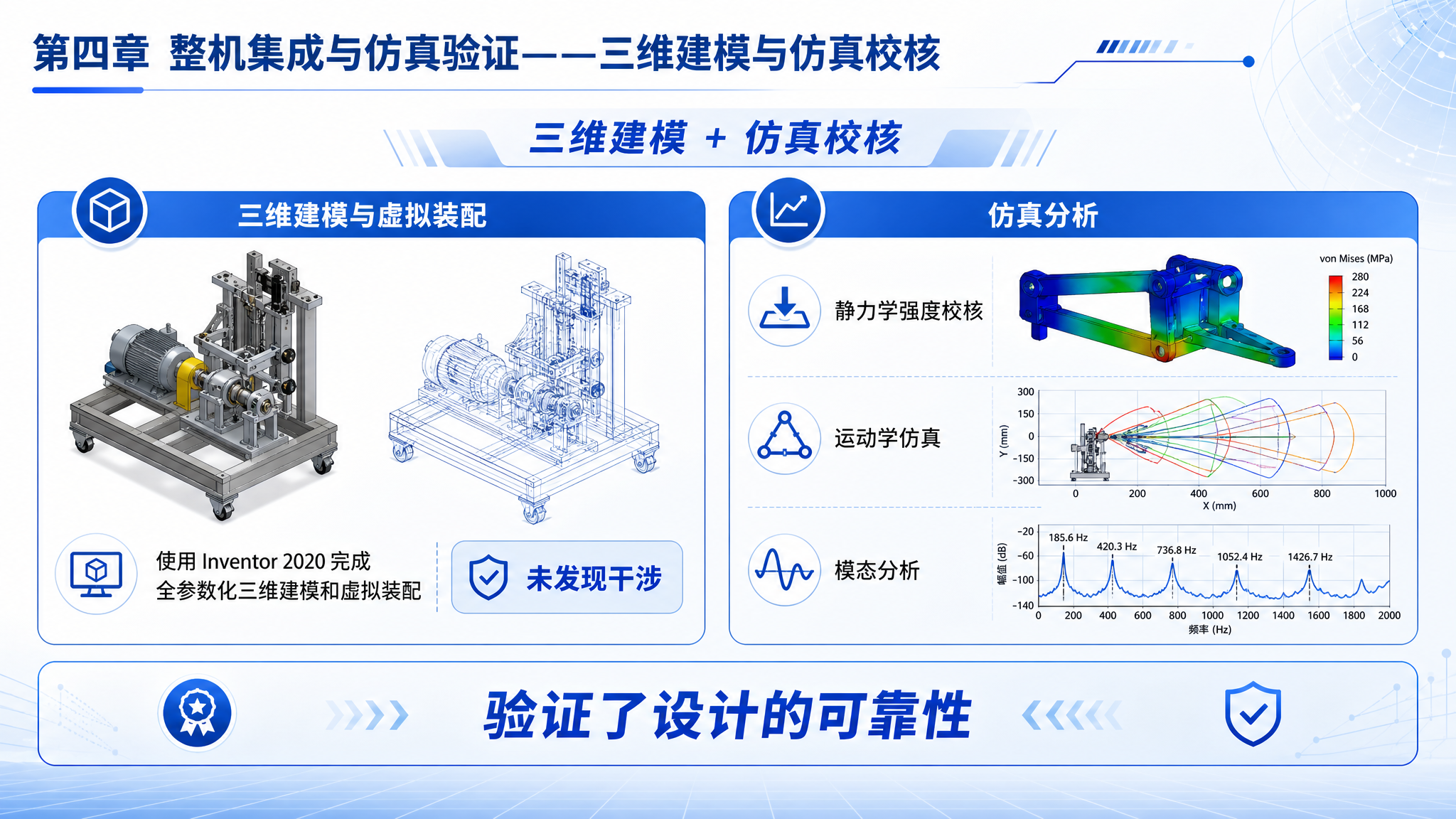

PPT页面，标题"第四章整机集成与仿真验证——三维建模与仿真校核"，副标题"三维建模 + 仿真校核"。内容要点：使用Inventor 2020完成全参数化三维建模和虚拟装配-用户Q0lbBniD-稿定 AI

创意预览图

PPT页面，标题"第四章整机集成与仿真验证——三维建模与仿真校核"，副标题"三维建模 + 仿真校核"。内容要点：使用Inventor 2020完成全参数化三维建模和虚拟装配，结果：没有发现干涉。使用

用户头像

用户Q0lbBniD

2026.05.27

PPT页面，标题"第六章结论与展望——设计结论与创新点"，副标题"我完成了什么？"。内容要点：完成了一套适配400×400×400mm大尺寸工件的离心力清洗设备机械系统。通过多方案对比论证，确定了核心结构：密封顶盖集成式装夹、精研电机直连驱动、304不锈钢锥形导流废液收集。实现了0～1800 r/min无级调速与工件变形量≤1%的设计目标，四重安全防护体系保障运行可靠性。创新点：密封顶盖集成式装夹（一盖三用）、直连驱动 + 无级调速、锥形导流 + 全密封废液收集、四重安全防护。本设计输出了可直接用于样机加工的全套工程图纸。保持科技蓝简洁学术风格，排版清晰。

PPT页面，标题"第六章结论与展望——设计结论与创新点"，副标题"我完成了什么？"。内容要点：完成了一套适配400×400×400mm大尺寸工件的离心力清洗设备机械系统。通过多方案对比论证，确定了核心结构：密封顶盖集成式装夹、精研电机直连驱动、304不锈钢锥形导流废液收集。实现了0～1800 r/min无级调速与工件变形量≤1%的设计目标，四重安全防护体系保障运行可靠性。创新点：密封顶盖集成式装夹（一盖三用）、直连驱动 + 无级调速、锥形导流 + 全密封废液收集、四重安全防护。本设计输出了可直接用于样机加工的全套工程图纸。保持科技蓝简洁学术风格，排版清晰。

PPT页面，标题"第三章关键部件设计与选型——装夹装置方案对比"，副标题"装夹装置：两种方案对比"。内容要点：方案一：手动螺旋压紧式（无顶盖），方案二：密封顶盖固定螺旋压紧式（顶盖集成）。为什么选方案二？最大的优势：把密封顶盖和装夹螺杆集成在一起，一个部件同时实现三重功能：密封防护、螺杆支撑、安全联锁。结果：结构更紧凑、操作更方便、夹持范围更大。保持科技蓝简洁学术风格，对比清晰。

PPT页面，标题"第三章关键部件设计与选型——装夹装置方案对比"，副标题"装夹装置：两种方案对比"。内容要点：方案一：手动螺旋压紧式（无顶盖），方案二：密封顶盖固定螺旋压紧式（顶盖集成）。为什么选方案二？最大的优势：把密封顶盖和装夹螺杆集成在一起，一个部件同时实现三重功能：密封防护、螺杆支撑、安全联锁。结果：结构更紧凑、操作更方便、夹持范围更大。保持科技蓝简洁学术风格，对比清晰。

PPT页面，标题"第二章机械系统方案设计——工件变形量控制策略"，副标题"薄壁工件如何不变形？"。内容：光固化3D打印工件常有薄壁、悬臂、精细齿状等脆弱结构，离心清洗时如果变形超过1%，会直接导致尺寸超差甚至报废。用表格展示计算结果：壁厚1.0 mm变形率0.66% ✅ 远低于1%阈值；壁厚0.8 mm变形率1.04% ⚠️ 临界；壁厚0.5 mm变形率2.66% ❌ 风险。控制措施：针对小于1mm的极薄壁工件 → 降低转速（1200～1500 r/min），同时配合柔性硅橡胶装夹和多点辅助支撑，既保证清洗效果，又彻底避免离心变形问题。保持科技蓝简洁学术风格，表格清晰。

PPT页面，标题"第二章机械系统方案设计——工件变形量控制策略"，副标题"薄壁工件如何不变形？"。内容：光固化3D打印工件常有薄壁、悬臂、精细齿状等脆弱结构，离心清洗时如果变形超过1%，会直接导致尺寸超差甚至报废。用表格展示计算结果：壁厚1.0 mm变形率0.66% ✅ 远低于1%阈值；壁厚0.8 mm变形率1.04% ⚠️ 临界；壁厚0.5 mm变形率2.66% ❌ 风险。控制措施：针对小于1mm的极薄壁工件 → 降低转速（1200～1500 r/min），同时配合柔性硅橡胶装夹和多点辅助支撑，既保证清洗效果，又彻底避免离心变形问题。保持科技蓝简洁学术风格，表格清晰。

PPT页面，标题"第三章关键部件设计与选型——整机方案与模块划分"，副标题"设备整体结构"。内容：采用立式直连离心结构，分为四大模块：装夹装置、驱动系统、废液收集系统、安全防护系统。请留出配图位置放整机结构框图或效果图。保持科技蓝简洁学术风格，模块划分清晰。

PPT页面，标题"第三章关键部件设计与选型——整机方案与模块划分"，副标题"设备整体结构"。内容：采用立式直连离心结构，分为四大模块：装夹装置、驱动系统、废液收集系统、安全防护系统。请留出配图位置放整机结构框图或效果图。保持科技蓝简洁学术风格，模块划分清晰。
