修改这张机械工程图纸,将图中所有粗实线统一设置为0.7mm线宽,细实线统一设置为0.25mm线宽,保留图纸所有原有内容、尺寸标注、文字说明和样式不变,仅调整线宽
GD911229001
2026.06.27
做同款

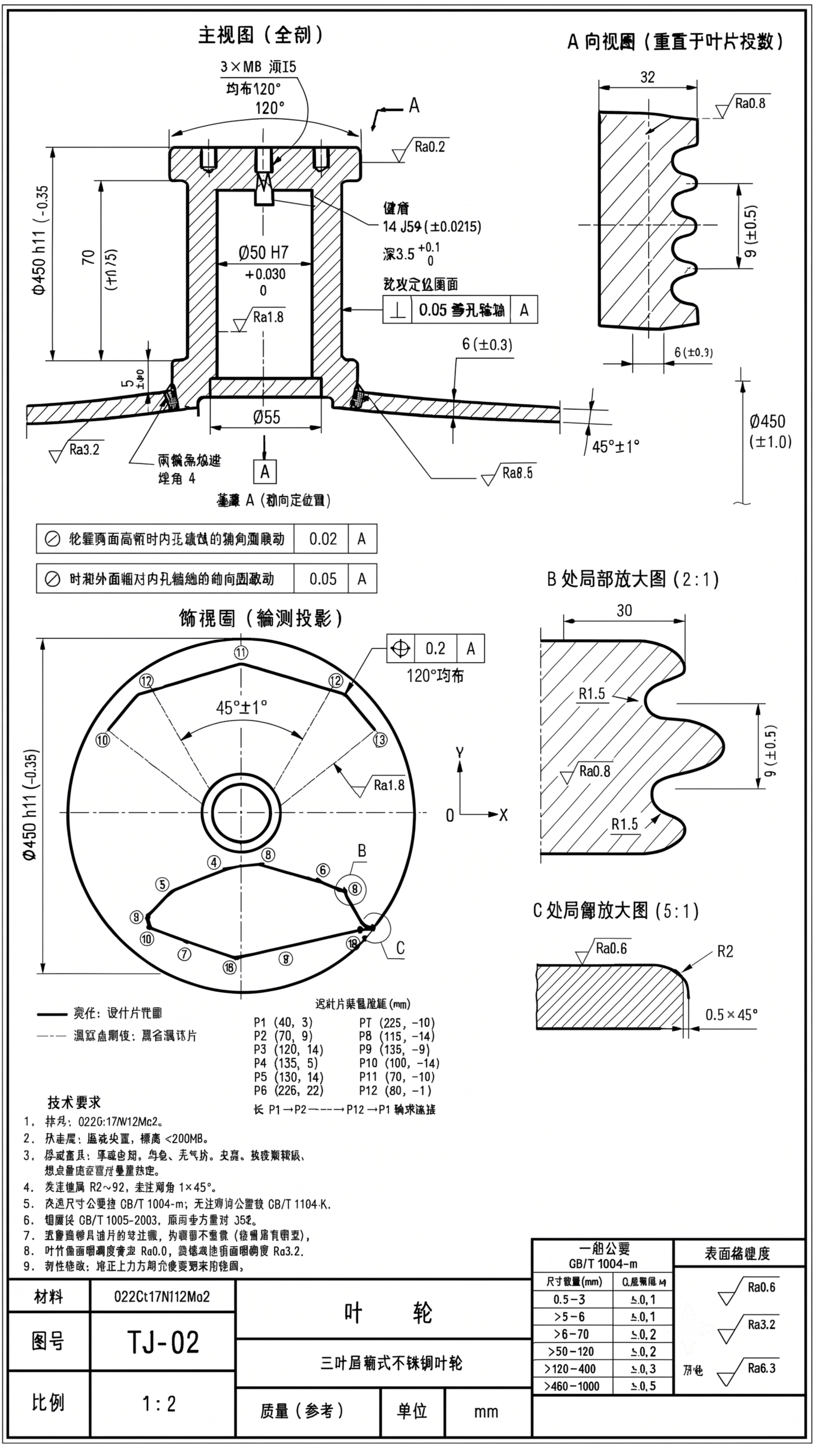

绘制三角分形叶轮零件工程图,图纸编号TJ-02,幅面A1,比例1:2,材料022Cr17Ni12Mo2。包含以下视图:1.主视图(径向投影全剖, 1:2, 左侧中央),包含轮毂剖面外径Ø80总高70内孔Ø50,Ø50 H7(+0.025/0)粗糙度Ra1.6,键槽宽14 JS9(±0.0215)深5.5(+0.2/0)长60,顶部3个M8螺孔120度均布深15,底部定位台阶Ø55高5,叶片截面矩形厚6(±0.3)沿8度后掠角至叶尖Ø450,两侧角焊缝焊角4mm,标注叶轮外径Ø450(±1.0),底面为轴向基准;2.俯视图(轴向投影, 1:2, 主视图下方),包含3叶片120度均布,1片完整轮廓按坐标P1(40,5) P2(70,9) P3(120,14) P4(135,5) P5(150,14) P6(225,22) P7(225,-10) P8(150,-14) P9(135,-5) P10(120,-14) P11(70,-10) P12(40,-7)闭合,另2片为细双点划线,标注120度(±0.5度)和Ø450(±1.0),标识B局部放大区域;3.向视图A(垂直叶片投影, 1:2, 右上),表达叶片真实形状,分形缺口深9(±0.5),标注最宽32mm和厚度6(±0.3);4.B局部放大图(2:1, 右中),分形缺口细节,圆角R1.5,标注缺口深9(±0.5)、跨度30mm、圆角R1.5;5.C局部放大图(5:1, 右下),叶尖倒圆角R2,边缘0.5×45度倒钝,粗糙度Ra0.8。完整标注所有尺寸公差:Ø80 h11(-0.19/0)、70(±0.15)、Ø50 H7(+0.025/0)、14 JS9(±0.0215)、5.5(+0.2/0)、60、6(±0.3)、8度(±1度)、120度(±0.5度)、Ø450(±1.0)、9(±0.5)、R2、R1.5、0.5×45度。标注形位公差:轮毂两端面对内孔轴向圆跳动0.02,叶轮外圆对内孔径向圆跳动0.05。标注表面粗糙度:轮毂内孔Ra1.6、叶片表面Ra0.8、其余Ra3.2。完整列出技术要求,清晰工整的机械工程图纸风格,不要添加姓名和时间
小乖 Circle
修改这张三叶后倾叶轮零件图,按照要求修改以下内容: 1. 尺寸公差:轮毂内孔改为Φ50 H7(+0.030/0);轮毂键槽宽度改为14 JS9(±0.0215);轮毂键槽深度改为3.8(+0.1/0);叶轮外径改为Φ450 h11(0/-0.35);叶片后倾角改为45°±1° 2. 形位公差(基准:轮毂内孔轴线):添加轮毂端面垂直度0.05 mm;添加叶片位置度0.2 mm,120°均布;保留原图原有标注 3. 表面粗糙度:轮毂内孔配合面改为Ra 1.6 μm;轮毂定位端面改为Ra 3.2 μm;叶片工作面改为Ra 1.6 μm;其余标注保持原图内容和清晰排版不变,保持原图整体工程图结构不变。
小乖 Circle
在现有叶轮零件工程图基础上,保持所有原有内容和主体不变,在技术要求部分新增第9条内容:9. 叶轮120°均布位置度保证动平衡精度,降低传动系统附加振动载荷。保留原图纸所有格式、文字、尺寸标注,仅补充这一条文字内容。
GD727565497
在原图技术要求部分补充第9条内容:9. 轴按弯扭组合交变载荷设计,键槽、轴肩圆角过渡控制应力集中,满足传动扭矩下的疲劳强度要求。保持原图其他所有尺寸标注、文字内容、绘图样式、布局不变,仅补充这一条技术要求
GD727565497
