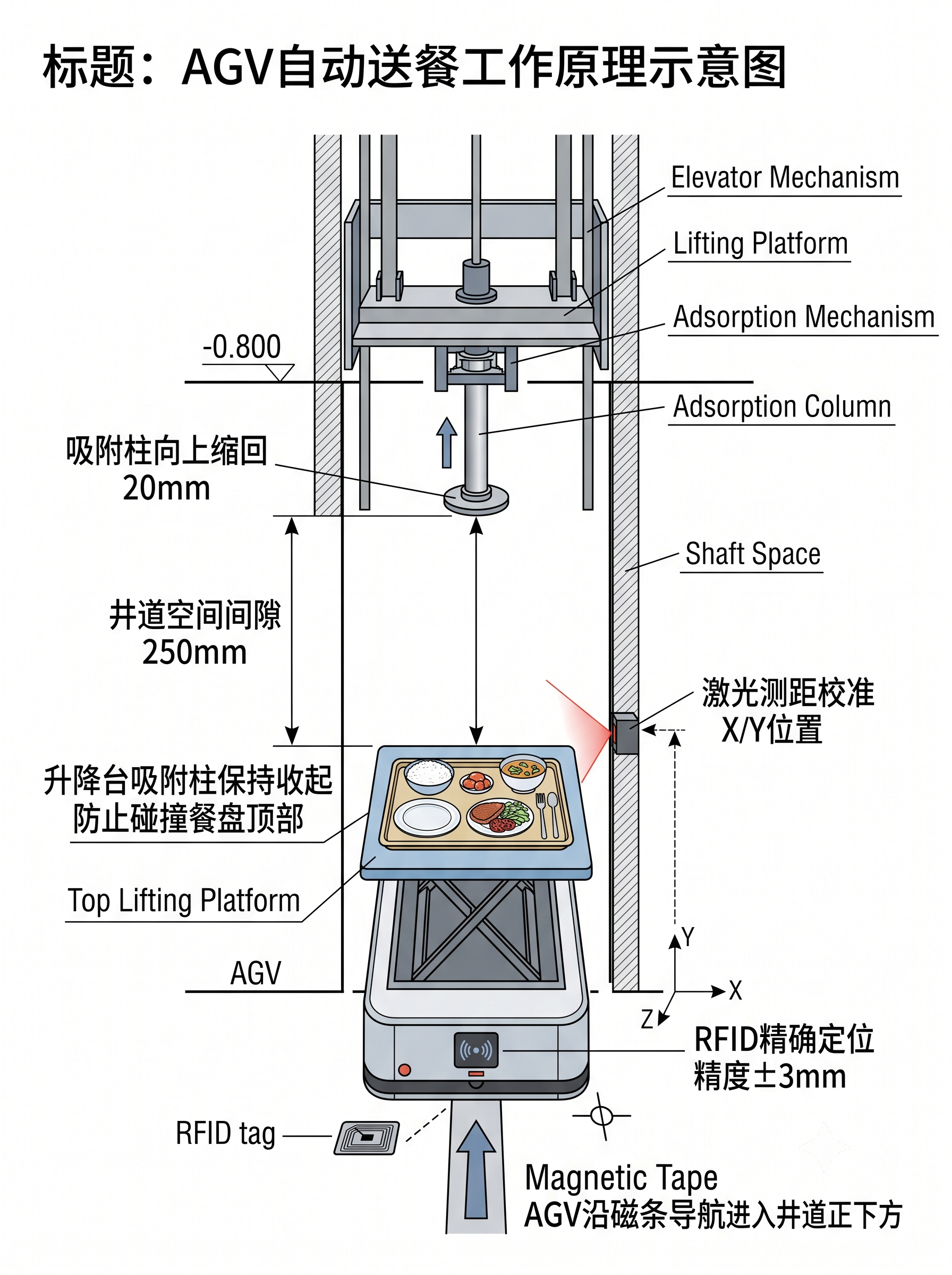

生成AGV自动送餐工作原理示意图，上方是带有收起状态吸附柱的升降台，下方是位于井道正下方的AGV顶升平台，AGV顶面放置餐盘和菜品-1qtorwwl49I6KYBQ-HB-稿定 AI

创意预览图

生成AGV自动送餐工作原理示意图，上方是带有收起状态吸附柱的升降台，下方是位于井道正下方的AGV顶升平台，AGV顶面放置餐盘和菜品，标注出井道空间间隙250mm，吸附柱向上缩回20mm，升降台保持在-

1qtorwwl49I...

2026.07.05

工业自动化原理图，绘制AGV顶升平台上升对接升降台的结构示意图：上方升降台吸附柱处于收起状态，下方AGV顶升平台正以50mm/s速度上升，顶升180mm后暂停，餐盘顶面吸附片距离升降台底面剩余间隙50mm，标注出各个部件：吸附柱、餐盘顶面吸附片、菜品、AGV顶升平台、AGV本体，示意图风格清晰，标注准确，包含动作说明：AGV顶升机构启动，剪叉臂展开，顶升速度50mm/s，顶升180mm后暂停，光电传感器检测餐盘到位信号

工业自动化原理图，绘制AGV顶升平台上升对接升降台的结构示意图：上方升降台吸附柱处于收起状态，下方AGV顶升平台正以50mm/s速度上升，顶升180mm后暂停，餐盘顶面吸附片距离升降台底面剩余间隙50mm，标注出各个部件：吸附柱、餐盘顶面吸附片、菜品、AGV顶升平台、AGV本体，示意图风格清晰，标注准确，包含动作说明：AGV顶升机构启动，剪叉臂展开，顶升速度50mm/s，顶升180mm后暂停，光电传感器检测餐盘到位信号

1qtorwwl49I6KYBQ-HB

生成工业自动化设备原理示意图，展示AGV顶升平台顶升餐盘接近升降台的状态：上方升降台吸附柱仍处于收起状态，下方AGV顶升平台正在上升，顶升平台上的餐盘顶面有吸附片，餐盘内盛放菜品，当前顶升180mm后暂停，餐盘距离升降台底面剩余间隙为50mm，标注文字：吸附柱仍收起、剩余间隙50mm、餐盘顶面吸附片逐渐接近升降台、菜品、AGV顶升平台上升中、AGV本体，清晰标注各部件位置和动作说明，技术示意图风格，线条清晰

生成工业自动化设备原理示意图，展示AGV顶升平台顶升餐盘接近升降台的状态：上方升降台吸附柱仍处于收起状态，下方AGV顶升平台正在上升，顶升平台上的餐盘顶面有吸附片，餐盘内盛放菜品，当前顶升180mm后暂停，餐盘距离升降台底面剩余间隙为50mm，标注文字：吸附柱仍收起、剩余间隙50mm、餐盘顶面吸附片逐渐接近升降台、菜品、AGV顶升平台上升中、AGV本体，清晰标注各部件位置和动作说明，技术示意图风格，线条清晰

1qtorwwl49I6KYBQ-HB

绘制一张技术示意图，展示AGV顶升下降后，餐盘留在升降台的工作流程：上方是保持位置不变的升降台，升降台上有电磁铁通电吸住的餐盘，下方是回到下位的AGV顶升平台，两者之间有标注200mm的空气间隙，最后AGV空载驶离返回待命区去执行下一任务。整体风格是清晰的工程流程图，标注所有文字说明和尺寸数据。

绘制一张技术示意图，展示AGV顶升下降后，餐盘留在升降台的工作流程：上方是保持位置不变的升降台，升降台上有电磁铁通电吸住的餐盘，下方是回到下位的AGV顶升平台，两者之间有标注200mm的空气间隙，最后AGV空载驶离返回待命区去执行下一任务。整体风格是清晰的工程流程图，标注所有文字说明和尺寸数据。

1qtorwwl49I6KYBQ-HB

机械结构示意图，展示升降台AGV顶升平台下降防干涉工作原理：上方升降台底部通过电磁吸附悬吊着餐盘，下方AGV顶升平台快速下降，AGV下降200mm回到待机高度，吸附柱在外圈，AGV平台在内圈，两者水平错开无干涉，标注文字：餐盘悬吊在升降台下方(电磁吸附)，AGV顶升平台下降至最低位，空间间隙逐渐扩大，AGV顶升机构以80mm/s快速下降，下降200mm回到AGV待机高度，防干涉关键：AGV平台下降时吸附柱保持下伸状态，吸附柱在外圈AGV平台在内圈，水平错开不会碰撞，清晰的工业原理示意图风格

机械结构示意图，展示升降台AGV顶升平台下降防干涉工作原理：上方升降台底部通过电磁吸附悬吊着餐盘，下方AGV顶升平台快速下降，AGV下降200mm回到待机高度，吸附柱在外圈，AGV平台在内圈，两者水平错开无干涉，标注文字：餐盘悬吊在升降台下方(电磁吸附)，AGV顶升平台下降至最低位，空间间隙逐渐扩大，AGV顶升机构以80mm/s快速下降，下降200mm回到AGV待机高度，防干涉关键：AGV平台下降时吸附柱保持下伸状态，吸附柱在外圈AGV平台在内圈，水平错开不会碰撞，清晰的工业原理示意图风格

1qtorwwl49I6KYBQ-HB

技术示意图，展示升降台和AGV顶升平台配合抬升餐盘的结构：外圈四柱下探的升降台，四个吸附柱从上方伸入餐盘外圈吸附餐盘顶面；AGV顶升平台从下方仅顶升餐盘中央凹槽区域，餐盘底面内圈是承托点，两者在XY平面完全错开，Z轴运动互不干涉，中央凹槽为菜品区。清晰的工程示意图风格，标注各部件名称和说明文字。

技术示意图，展示升降台和AGV顶升平台配合抬升餐盘的结构：外圈四柱下探的升降台，四个吸附柱从上方伸入餐盘外圈吸附餐盘顶面；AGV顶升平台从下方仅顶升餐盘中央凹槽区域，餐盘底面内圈是承托点，两者在XY平面完全错开，Z轴运动互不干涉，中央凹槽为菜品区。清晰的工程示意图风格，标注各部件名称和说明文字。

1qtorwwl49I6KYBQ-HB

工业自动化设备工作示意图，展示升降台与AGV顶升平台对接过程：上方是升降台，吸附柱处于收起状态；下方是AGV顶升平台，平台上放置带菜品的餐盘，餐盘顶面有吸附片，当前顶升平台正在上升中，距离升降台底面剩余间隙50mm，标注文字：吸附柱仍收起，剩余间隙50mm，餐盘顶面吸附片逐渐接近升降台，AGV顶升平台上升中，顶升速度50mm/s，顶升180mm后暂停，光电传感器检测餐盘到位信号，技术图纸风格，线条清晰标注准确，白底黑字。

工业自动化设备工作示意图，展示升降台与AGV顶升平台对接过程：上方是升降台，吸附柱处于收起状态；下方是AGV顶升平台，平台上放置带菜品的餐盘，餐盘顶面有吸附片，当前顶升平台正在上升中，距离升降台底面剩余间隙50mm，标注文字：吸附柱仍收起，剩余间隙50mm，餐盘顶面吸附片逐渐接近升降台，AGV顶升平台上升中，顶升速度50mm/s，顶升180mm后暂停，光电传感器检测餐盘到位信号，技术图纸风格，线条清晰标注准确，白底黑字。

1qtorwwl49I6KYBQ-HB

生成升降传菜设备工作流程图，升降台保持在-0.800位置，餐盘吸附就位等待上升指令，井道空置，AGV小车已经驶离井道返回后厨，井道下方腾空，系统进入上升准备状态，用清晰的框图和文字标注展示这个过程，工业技术示意图风格

生成升降传菜设备工作流程图，升降台保持在-0.800位置，餐盘吸附就位等待上升指令，井道空置，AGV小车已经驶离井道返回后厨，井道下方腾空，系统进入上升准备状态，用清晰的框图和文字标注展示这个过程，工业技术示意图风格

1qtorwwl49I6KYBQ-HB

绘制工业技术示意图，展示AGV进入井道下方定位的阶段①场景：上方是停在-0.800位置的下位升降台，台上有空的承接托盘，托盘下有四个朝下的四角定位锥；中间是直径Φ600的井道穿过地下层顶板；下方是AGV小车，AGV的顶升平台在下位，顶面上有带四个定位孔的餐盘，AGV底部有驱动轮，整体通过RFID实现±3mm精度的精确定位。图中保留所有标注文字和结构线框，为清晰的工程示意图风格，黑白线条为主

绘制工业技术示意图，展示AGV进入井道下方定位的阶段①场景：上方是停在-0.800位置的下位升降台，台上有空的承接托盘，托盘下有四个朝下的四角定位锥；中间是直径Φ600的井道穿过地下层顶板；下方是AGV小车，AGV的顶升平台在下位，顶面上有带四个定位孔的餐盘，AGV底部有驱动轮，整体通过RFID实现±3mm精度的精确定位。图中保留所有标注文字和结构线框，为清晰的工程示意图风格，黑白线条为主

1qtorwwl49I6KYBQ-HB

绘制升降台结构剖视图，顶部有两个标注为磁力向下吸力的电磁铁，中部放置菜品托盘，两侧带有可选伸出的侧向圆形锁扣作为保险机构，标注结构名称和动作说明：电磁铁持续通电吸附，侧向机械锁扣可选伸出，系统确认锁定完成后通知AGV撤离，工业设计图纸风格，线条清晰标注明确

绘制升降台结构剖视图，顶部有两个标注为磁力向下吸力的电磁铁，中部放置菜品托盘，两侧带有可选伸出的侧向圆形锁扣作为保险机构，标注结构名称和动作说明：电磁铁持续通电吸附，侧向机械锁扣可选伸出，系统确认锁定完成后通知AGV撤离，工业设计图纸风格，线条清晰标注明确

1qtorwwl49I6KYBQ-HB

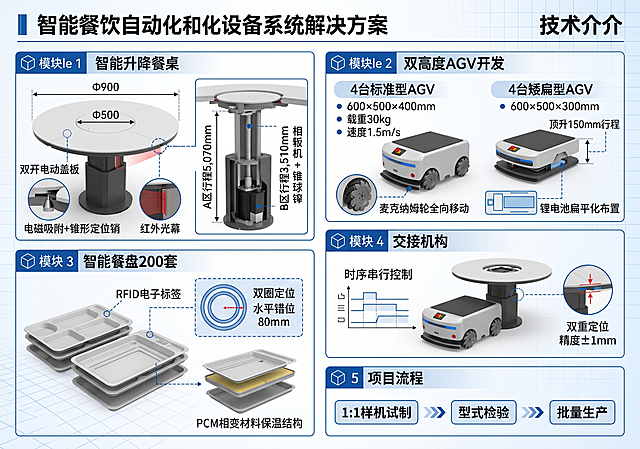

技术方案系统介绍图，展示智能餐饮自动化设备系统，包含五个模块：1.智能升降餐桌，参数为Φ900圆桌，中心Φ500升降口，A区行程5,070mm，B区行程3,510mm，伺服电机+滚珠丝杆，电磁吸附+锥形定位销，双开电动盖板+红外光幕；2.双高度AGV开发，包含4台标准型AGV：600×500×400mm，载重30kg，速度1.5m/s，麦克纳姆轮全向移动，以及4台矮扁型AGV：600×500×300mm，顶升150mm行程，锂电池扁平化布置；3.智能餐盘200套，RFID电子标签，双圈定位，水平错位80mm，PCM相变材料保温结构；4.交接机构，时序串行控制，双重定位，精度±1mm；5.1:1样机试制→型式检验→批量生产。工业科技风，清晰展示产品结构和参数列表。

技术方案系统介绍图，展示智能餐饮自动化设备系统，包含五个模块：1.智能升降餐桌，参数为Φ900圆桌，中心Φ500升降口，A区行程5,070mm，B区行程3,510mm，伺服电机+滚珠丝杆，电磁吸附+锥形定位销，双开电动盖板+红外光幕；2.双高度AGV开发，包含4台标准型AGV：600×500×400mm，载重30kg，速度1.5m/s，麦克纳姆轮全向移动，以及4台矮扁型AGV：600×500×300mm，顶升150mm行程，锂电池扁平化布置；3.智能餐盘200套，RFID电子标签，双圈定位，水平错位80mm，PCM相变材料保温结构；4.交接机构，时序串行控制，双重定位，精度±1mm；5.1:1样机试制→型式检验→批量生产。工业科技风，清晰展示产品结构和参数列表。

1qtorwwl49I6KYBQ-HB

绘制AGV自动导引车的内部机械结构剖面图，清晰展示顶升平台餐盘承载面、双层剪叉臂结构、导向柱、电动推杆、伺服电机加丝杆、底部AGV底盘、控制主板电池组激光雷达、四个麦克纳姆轮全向移动结构，标注顶升参数：行程0–200mm可编程分段，速度50mm/s，精度±0.5mm，承载50kg，驱动24V伺服+梯形丝杆自锁，工业技术图纸风格，线条清晰标注准确

绘制AGV自动导引车的内部机械结构剖面图，清晰展示顶升平台餐盘承载面、双层剪叉臂结构、导向柱、电动推杆、伺服电机加丝杆、底部AGV底盘、控制主板电池组激光雷达、四个麦克纳姆轮全向移动结构，标注顶升参数：行程0–200mm可编程分段，速度50mm/s，精度±0.5mm，承载50kg，驱动24V伺服+梯形丝杆自锁，工业技术图纸风格，线条清晰标注准确

1qtorwwl49I6KYBQ-HB

绘制AGV顶升平台和餐盘配合升降结构剖面图，清晰标注所有部件名称和关键尺寸。结构从上至下依次为：顶部升降台底面，外圈带有两个突出的电磁铁+销柱组成的电磁吸附柱向下突出30mm，下方是承接面，承接面有顶面吸附片；中间是餐盘，餐盘顶面四个角落嵌入铁片，中央放置菜品，餐盘本体高80mm，底部为底面承托区；餐盘下方是内圈承托点，带有硅胶垫；最下方是AGV顶升平台，中央方形尺寸300×300mm。标注关键尺寸关系：升降台吸附柱位于餐盘四角外圈，半径R1=210mm，AGV顶升平台半径R2=150mm，两者水平间隙60mm，技术示意图，清晰工整，标注准确

绘制AGV顶升平台和餐盘配合升降结构剖面图，清晰标注所有部件名称和关键尺寸。结构从上至下依次为：顶部升降台底面，外圈带有两个突出的电磁铁+销柱组成的电磁吸附柱向下突出30mm，下方是承接面，承接面有顶面吸附片；中间是餐盘，餐盘顶面四个角落嵌入铁片，中央放置菜品，餐盘本体高80mm，底部为底面承托区；餐盘下方是内圈承托点，带有硅胶垫；最下方是AGV顶升平台，中央方形尺寸300×300mm。标注关键尺寸关系：升降台吸附柱位于餐盘四角外圈，半径R1=210mm，AGV顶升平台半径R2=150mm，两者水平间隙60mm，技术示意图，清晰工整，标注准确

1qtorwwl49I6KYBQ-HB

绘制AGV顶升平台和餐盘配合升降结构剖面图，清晰标注所有部件名称和关键尺寸。结构从上至下依次为：顶部升降台底面，外圈带有两个突出的电磁铁+销柱组成的电磁吸附柱向下突出30mm，下方是承接面，承接面有顶面吸附片；中间是餐盘，餐盘顶面四个角落嵌入铁片，中央放置菜品，餐盘本体高80mm，底部为底面承托区；餐盘下方是内圈承托点，带有硅胶垫；最下方是AGV顶升平台，中央方形尺寸300×300mm。标注关键尺寸关系：升降台吸附柱位于餐盘四角外圈，半径R1=210mm，AGV顶升平台半径R2=150mm，两者水平间隙60mm，技术示意图，清晰工整，标注准确

绘制AGV顶升平台和餐盘配合升降结构剖面图，清晰标注所有部件名称和关键尺寸。结构从上至下依次为：顶部升降台底面，外圈带有两个突出的电磁铁+销柱组成的电磁吸附柱向下突出30mm，下方是承接面，承接面有顶面吸附片；中间是餐盘，餐盘顶面四个角落嵌入铁片，中央放置菜品，餐盘本体高80mm，底部为底面承托区；餐盘下方是内圈承托点，带有硅胶垫；最下方是AGV顶升平台，中央方形尺寸300×300mm。标注关键尺寸关系：升降台吸附柱位于餐盘四角外圈，半径R1=210mm，AGV顶升平台半径R2=150mm，两者水平间隙60mm，技术示意图，清晰工整，标注准确

1qtorwwl49I6KYBQ-HB

生成一张AGV顶升餐盘底部承托点示意图，4个AGV顶升承托点在内圈方形分布，每个承托点为60×60毫米的防滑硅胶垫，承托点距餐盘中心130毫米，与顶面吸附点在平面上错开80毫米，清晰标注各个尺寸和结构说明，工程技术示意图风格

生成一张AGV顶升餐盘底部承托点示意图，4个AGV顶升承托点在内圈方形分布，每个承托点为60×60毫米的防滑硅胶垫，承托点距餐盘中心130毫米，与顶面吸附点在平面上错开80毫米，清晰标注各个尺寸和结构说明，工程技术示意图风格

1qtorwwl49I6KYBQ-HB

一张剧院升降传菜餐桌的结构剖面图，标注所有尺寸、部件名称和工作时序：包含装饰性实木桌面边框标高+0.750，500×500桌面开口，隐形升降电动开合盖板与桌面同材质，480×480×H80食品托盘承载区带恒温加热制冷模块，滚珠丝杆Φ25和1.5kW伺服电机驱动机构，不锈钢饰面桌体外壳，保温内胆腔体，Φ600防火套管包裹800mm行程升降井道，地面标高±0.000，地下层顶板-5.600，地下输送层净高1800mm包含AGV输送小车，附带从-15min到150min的演出准备和传菜工作时间表，专业工程示意图风格，标注清晰

一张剧院升降传菜餐桌的结构剖面图，标注所有尺寸、部件名称和工作时序：包含装饰性实木桌面边框标高+0.750，500×500桌面开口，隐形升降电动开合盖板与桌面同材质，480×480×H80食品托盘承载区带恒温加热制冷模块，滚珠丝杆Φ25和1.5kW伺服电机驱动机构，不锈钢饰面桌体外壳，保温内胆腔体，Φ600防火套管包裹800mm行程升降井道，地面标高±0.000，地下层顶板-5.600，地下输送层净高1800mm包含AGV输送小车，附带从-15min到150min的演出准备和传菜工作时间表，专业工程示意图风格，标注清晰

1qtorwwl49I6KYBQ-HB

绘制客户点餐到送达的完整全流程图，展示从顾客入座、桌面触屏点餐、订单进入KDS系统、厨房分配制作、传菜绑定、AGV机器人调度送餐到顾客取餐的完整时序流程，保留所有节点名称和流向关系，使用清晰的流程图结构，线条箭头明确，科技风格的干净排版，标注所有节点文字信息

绘制客户点餐到送达的完整全流程图，展示从顾客入座、桌面触屏点餐、订单进入KDS系统、厨房分配制作、传菜绑定、AGV机器人调度送餐到顾客取餐的完整时序流程，保留所有节点名称和流向关系，使用清晰的流程图结构，线条箭头明确，科技风格的干净排版，标注所有节点文字信息

1qtorwwl49I6KYBQ-HB

餐盘底部结构示意图，标注出内圈方形分布的4个AGV顶升承托点，每个承托点是60×60mm的防滑硅胶垫，承托点距离餐盘中心130mm，与顶面吸附点在平面上错开80mm，清晰标注文字说明，工程示意图风格，线条清晰标注准确

餐盘底部结构示意图，标注出内圈方形分布的4个AGV顶升承托点，每个承托点是60×60mm的防滑硅胶垫，承托点距离餐盘中心130mm，与顶面吸附点在平面上错开80mm，清晰标注文字说明，工程示意图风格，线条清晰标注准确

1qtorwwl49I6KYBQ-HB

生成自动升降餐台送菜完成后的结构示意图，展示：上方桌面，吸附柱回缩上升与餐盘分离，餐盘停留在桌面开口处供顾客取餐，标注文字箭头说明各部件位置和工作状态，使用清晰的黑白工程示意图风格

生成自动升降餐台送菜完成后的结构示意图，展示：上方桌面，吸附柱回缩上升与餐盘分离，餐盘停留在桌面开口处供顾客取餐，标注文字箭头说明各部件位置和工作状态，使用清晰的黑白工程示意图风格

1qtorwwl49I6KYBQ-HB

绘制餐饮AGV智能传菜系统的动线平面图，舞台方向在图上方，包含A/B/C三排共24个餐桌升降井道位置，每个井道下方有AGV停靠对接点，包含AGV环形主轨道、支线轨道、主干轨道、AGV调度缓冲区（8台待机位）、出餐对接口（热菜/冷菜）、回收对接口（餐具/垃圾）、后厨区（观众厅后方地下），后厨区包含备餐间、热厨、冷厨、洗消间，用标准图例标注★=餐桌升降井道位置，●=井道下方AGV停靠对接点，═=AGV主环形轨道，║=AGV支线轨道，清晰工整的技术动线图风格。

绘制餐饮AGV智能传菜系统的动线平面图，舞台方向在图上方，包含A/B/C三排共24个餐桌升降井道位置，每个井道下方有AGV停靠对接点，包含AGV环形主轨道、支线轨道、主干轨道、AGV调度缓冲区（8台待机位）、出餐对接口（热菜/冷菜）、回收对接口（餐具/垃圾）、后厨区（观众厅后方地下），后厨区包含备餐间、热厨、冷厨、洗消间，用标准图例标注★=餐桌升降井道位置，●=井道下方AGV停靠对接点，═=AGV主环形轨道，║=AGV支线轨道，清晰工整的技术动线图风格。

1qtorwwl49I6KYBQ-HB

绘制餐饮AGV智能传菜系统的动线平面图，舞台方向在图上方，包含A/B/C三排共24个餐桌升降井道位置，每个井道下方有AGV停靠对接点，包含AGV环形主轨道、支线轨道、主干轨道、AGV调度缓冲区（8台待机位）、出餐对接口（热菜/冷菜）、回收对接口（餐具/垃圾）、后厨区（观众厅后方地下），后厨区包含备餐间、热厨、冷厨、洗消间，用标准图例标注★=餐桌升降井道位置，●=井道下方AGV停靠对接点，═=AGV主环形轨道，║=AGV支线轨道，清晰工整的技术动线图风格。

绘制餐饮AGV智能传菜系统的动线平面图，舞台方向在图上方，包含A/B/C三排共24个餐桌升降井道位置，每个井道下方有AGV停靠对接点，包含AGV环形主轨道、支线轨道、主干轨道、AGV调度缓冲区（8台待机位）、出餐对接口（热菜/冷菜）、回收对接口（餐具/垃圾）、后厨区（观众厅后方地下），后厨区包含备餐间、热厨、冷厨、洗消间，用标准图例标注★=餐桌升降井道位置，●=井道下方AGV停靠对接点，═=AGV主环形轨道，║=AGV支线轨道，清晰工整的技术动线图风格。

1qtorwwl49I6KYBQ-HB

A4工业AGV仓储物流定位系统宣传单，蓝灰工业风配色，顶部醒目标题"工业 AGV / 仓储物流专用 RoomAPS 光同步超声波毫米级定位系统"，下方核心宣传语为"毫米级定位・无漂移・抗干扰・易部署让AGV跑得更准、更稳、更省钱"，中部区块展示四大核心优势：1.超高定位精度±4mm 绝对定位，无累积误差，精准对接、窄通道通行无忧；2.光同步 + 超声波强抗干扰，不受光照、人流、遮挡、电磁干扰，仓储复杂场景稳定运行；3.低成本・易集成，终端模块成本低，无需磁条、二维码、反光板，路线软件一键调整；4.7×24连续稳定，免维护、少故障、少售后，适合高密度AGV集群调度。下方区块依次展示痛点解决方案：AGV漂移定位不准→不漂不丢不撞；现场改造麻烦→不用贴条不用改地面；多机部署成本高→终端便宜越用越省；复杂环境不可靠→强光弱光人多都稳定。再下方标注适用场景：工业仓储AGV/AMR、物流分拣产线转运、窄巷道密集库高架库、高精度对接自动上下料。底部展示系统组成：定位基站、定位接收模块、信道编码器、定位调度软件，搭配对应工业仓储场景小图标，整体排版清晰专业，符合工业科技产品宣传调性。

A4工业AGV仓储物流定位系统宣传单，蓝灰工业风配色，顶部醒目标题"工业 AGV / 仓储物流专用 RoomAPS 光同步超声波毫米级定位系统"，下方核心宣传语为"毫米级定位・无漂移・抗干扰・易部署让AGV跑得更准、更稳、更省钱"，中部区块展示四大核心优势：1.超高定位精度±4mm 绝对定位，无累积误差，精准对接、窄通道通行无忧；2.光同步 + 超声波强抗干扰，不受光照、人流、遮挡、电磁干扰，仓储复杂场景稳定运行；3.低成本・易集成，终端模块成本低，无需磁条、二维码、反光板，路线软件一键调整；4.7×24连续稳定，免维护、少故障、少售后，适合高密度AGV集群调度。下方区块依次展示痛点解决方案：AGV漂移定位不准→不漂不丢不撞；现场改造麻烦→不用贴条不用改地面；多机部署成本高→终端便宜越用越省；复杂环境不可靠→强光弱光人多都稳定。再下方标注适用场景：工业仓储AGV/AMR、物流分拣产线转运、窄巷道密集库高架库、高精度对接自动上下料。底部展示系统组成：定位基站、定位接收模块、信道编码器、定位调度软件，搭配对应工业仓储场景小图标，整体排版清晰专业，符合工业科技产品宣传调性。

agv介绍看板

agv介绍看板

1r99ehej08Op9gNQ-HB

淘宝主图2功能细节，主标题“AGV移动底盘集成设计”，卖点：一体化AGV移动轮，自主移动更灵活；铝合金台面防静电，预留安装孔位方便拓展；急停按钮设计，操作安全，集成内部电气柜，走线整齐。特写展示台面、急停按钮和移动轮细节，干净白底，清晰工业产品摄影。

淘宝主图2功能细节，主标题“AGV移动底盘集成设计”，卖点：一体化AGV移动轮，自主移动更灵活；铝合金台面防静电，预留安装孔位方便拓展；急停按钮设计，操作安全，集成内部电气柜，走线整齐。特写展示台面、急停按钮和移动轮细节，干净白底，清晰工业产品摄影。

机械升降台原理示意图，包含上下电磁铁结构，上方电磁铁标注文字"电磁铁通电（吸力）"，中部侧向设置可伸出的圆形锁扣，标注文字"侧向锁扣可选伸出(保险机构)"，中部平台放置标注文字"菜品"的餐盘，下方为基座支撑结构，标注所有文字说明，清晰的工业示意图风格，白底黑色线条

机械升降台原理示意图，包含上下电磁铁结构，上方电磁铁标注文字"电磁铁通电（吸力）"，中部侧向设置可伸出的圆形锁扣，标注文字"侧向锁扣可选伸出(保险机构)"，中部平台放置标注文字"菜品"的餐盘，下方为基座支撑结构，标注所有文字说明，清晰的工业示意图风格，白底黑色线条

1qtorwwl49I6KYBQ-HB

绘制工业自动化控制系统架构流程图，包含中央调度系统(MES)，下方分别连接AGV控制器和升降台PLC。AGV控制器模块列出功能：导航、顶升、RFID读写；升降台PLC模块列出功能：电磁铁控制、升降驱动、盖板开合。两个模块通过无线通讯WiFi/5G连接。下方同步展示同步动作握手协议：①AGV就位 → 请求对接②升降台 → 允许对接③AGV顶升 → 完成信号④升降台 → 电磁吸附确认⑤AGV下降 → 分离完成⑥升降台 → 开始上升。整体为清晰的工业框图风格，线条流畅，文字清晰，排版整齐。

绘制工业自动化控制系统架构流程图，包含中央调度系统(MES)，下方分别连接AGV控制器和升降台PLC。AGV控制器模块列出功能：导航、顶升、RFID读写；升降台PLC模块列出功能：电磁铁控制、升降驱动、盖板开合。两个模块通过无线通讯WiFi/5G连接。下方同步展示同步动作握手协议：①AGV就位 → 请求对接②升降台 → 允许对接③AGV顶升 → 完成信号④升降台 → 电磁吸附确认⑤AGV下降 → 分离完成⑥升降台 → 开始上升。整体为清晰的工业框图风格，线条流畅，文字清晰，排版整齐。
